Контакторы

Контакторы Siemens (Сименс): надежные коммутационные аппараты

Контакторы Siemens (Сименс) представляют собой признанный мировой эталон в области низковольтной коммутационной аппаратуры, обеспечивая стабильное дистанционное управление электрическими нагрузками в промышленных, коммерческих, инфраструктурных и бытовых сетях. Главная задача этих высокотехнологичных устройств заключается в частом безопасном включении и выключении силовых электрических цепей. В современных системах регулируемого и нерегулируемого электропривода силовые контакторы торговой марки Siemens выполняют роль магнитных пускателей, гарантируя плавный, контролируемый и защищенный запуск, остановку, а также реверсирование трехфазных асинхронных электродвигателей с короткозамкнутым или фазным ротором. Помимо работы с различными моторными нагрузками, коммутационная техника немецкого концерна активно применяется для управления мощными ТЭНами, промышленными системами электрического отопления, крупными осветительными установками, системами кондиционирования воздуха, вентиляционными узлами, компрессорами, насосными станциями и силовыми трансформаторами.

Модульная система Siemens Sirius: Инновации в каждом элементе для энергоэффективности

Современный ассортимент коммутационных устройств Сименс базируется на единой интегрированной концепции Siemens Sirius. Это уникальная модульная система, в которой каждый элемент — от автоматического выключателя защиты двигателя до теплового реле и интерфейсного модуля — идеально совместим друг с другом по габаритам, механическому креплению и схемотехнике. Центральное место в этой экосистеме занимают силовые контакторы Sirius 3RT, которые подразделяются на несколько специализированных линеек, адаптированных под конкретные условия эксплуатации:

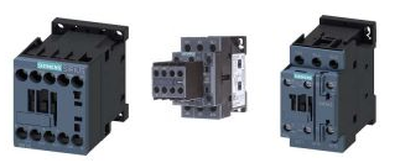

• трёхполюсные контакторы Sirius 3RT20 (типоразмеры S00, S0, S2, S3): базовая серия охватывает широкий диапазон мощностей от 3 до 55 кВт при напряжении 400 В. Они служат надежной основой для построения стандартных пусковых комбинаций. Устройства оснащаются встроенными дополнительными контактами, обладают высокой стойкостью к повышенным рабочим температурам и механическим вибрациям.
• мощные силовые контакторы Sirius 3RT10 (типоразмеры S6, S10, S12): разработаны специально для тяжелой промышленности, металлургии, горнодобывающей отрасли и крупной энергетики. Рассчитаны на коммутацию номинальных токов от 115 до 500 А и более (номинальная мощность подключаемых двигателей достигает 250 кВт). Аппараты оснащаются электронными приводами управления, которые сводят к минимуму потребление энергии удерживающей катушкой.
• четырехполюсные контакторы Sirius 3RT23/3RT13: предназначены преимущественно для коммутации чисто активной (омической) нагрузки в категории применения AC-1. Идеально подходят для систем трехфазного промышленного обогрева, гальванических производств или оперативного переключения источников питания в схемах автоматического ввода резерва (АВР).
• вакуумные контакторы Sirius 3RT12: Уникальные аппараты, в которых гашение электрической дуги происходит в герметичной вакуумной камере. Обладают колоссальным механическим и коммутационным ресурсом, абсолютно не требуют обслуживания контактных поверхностей в процессе эксплуатации и могут эффективно работать в условиях экстремально высокой частоты включений или в сильно загрязненных, агрессивных средах.
• вспомогательные контакторы и реле Sirius 3RH21: Применяются исключительно в цепях управления, логики, сигнализации, блокировки и сопряжения с программируемыми логическими контроллерами. Выпускаются в компактном габарите S00 и доступны в различных комбинациях NO и NC контактов.

Технические критерии выбора: Как правильно подобрать и купить контактор Siemens

Чтобы безошибочно подобрать и купить магнитный пускатель Сименс под конкретное технологическое или инженерное задание, необходимо детально проанализировать его базовые электротехнические и эксплуатационные параметры:

• Номинальный рабочий ток (А) и мощность (кВт): главный показатель, рассчитываемый строго в соответствии с номинальным током электродвигателя или иного потребителя электроэнергии. Важно учитывать категорию применения: для прямого пуска асинхронных двигателей используют устройства категории AC-3, для тяжелых пусковых режимов с реверсированием и торможением противотоком — AC-4, а для резистивных нагрузок (ТЭНы, освещение) — AC-1.
• Параметры управляющей катушки (напряжение управления): представлены модификации контакторов с магнитными катушками на переменный ток (AC 230V, AC 400V, AC 24V) и постоянный ток (DC 24V, DC 110V). Для сетей с нестабильными параметрами рекомендуется выбирать модели с универсальным электронным приводом AC/DC, который бесперебойно функционирует в широком диапазоне напряжений, защищая катушку от сгорания при глубоких просадках или скачках электросети.
• Тип подключения силовых и сигнальных проводников: классические винтовые зажимы для традиционного монтажа либо инновационные пружинные клеммы Cage Clamp. Технология пружинного зажима гарантирует постоянное, независимое от квалификации монтажника усилие прижима кабеля, обеспечивает абсолютную вибростойкость и полностью исключает необходимость периодического регламентного подтягивания винтов в процессе эксплуатации оборудования.

Возможности расширения, модернизации и дополнительные аксессуары

Одной из ключевых особенностей и преимуществ линейки низковольтного оборудования Siemens Sirius является возможность быстрой модернизации базового коммутационного аппарата с помощью обширного спектра навесных аксессуаров:

• блоки вспомогательных контактов (фронтального и бокового монтажа): Позволяют легко нарастить количество сигнальных линий (контактных групп NO и NC) для построения сложных релейно-контакторных схем автоматики, систем самоподхвата, взаимной механической или электрической блокировки и диспетчеризации.
• ограничители перенапряжения (супрессоры): Специальные варисторы, RC-элементы или диодные сборки, которые монтируются непосредственно в пазы на корпусе контактора. Эффективно гасят высокочастотные коммутационные пики напряжения, возникающие при отключении индуктивной катушки, защищая тем самым чувствительные полупроводниковые выходы управляющих контроллеров (ПЛК).
• тепловые реле перегрузки 3RU и электронные реле защиты 3RB: Легко сопрягаются непосредственно с силовыми выходами контактора без использования дополнительных проводов, превращая его в полноценный защищенный магнитный пускатель. Они обеспечивают надежную защиту электродвигателя от теплового перегрева, затяжных пусков, заклинивания ротора и критического обрыва любой из фаз питающей сети.
• модули для сборки реверсивных пускателей и схем «звезда-треугольник»: Готовые заводские комплекты соединительных силовых шин, мостиков и механических блокировок. Они позволяют за считанные минуты собрать реверсивную пару контакторов или пусковую комбинацию для минимизации пусковых токов в распределительной сети предприятия.
