Модули расширения Siemens: компоненты для масштабирования систем

Модули расширения Siemens (Сименс) представляют собой неотъемлемую часть современных распределенных систем управления технологическими процессами, построенных на базе ПЛК. Основная задача этих высокотехнологичных микропроцессорных устройств — аппаратное масштабирование контроллеров, расширение их функциональных возможностей и точная адаптация базового процессорного модуля (CPU) под специфические и меняющиеся требования конкретного инженерного проекта. Использование дополнительных блоков ввода-вывода сигналов, коммуникационных процессоров и специализированных технологических плат позволяет интегрировать в единую промышленную сеть огромное количество датчиков, исполнительных механизмов, приводной техники и стороннего полевого оборудования, существенно оптимизируя капитальные затраты (CapEx) на модернизацию производства.

Архитектура расширения Siemens: От интеллектуальных реле до флагманских ПЛК

Современная концепция комплексной автоматизации Siemens базируется на принципе модульности. Базовый блок контроллера имеет фиксированное количество каналов, но с помощью специализированных модулей расширения его потенциал может быть увеличен в десятки раз. В зависимости от серии используемого контроллера, система расширения делится на три фундаментальные группы:

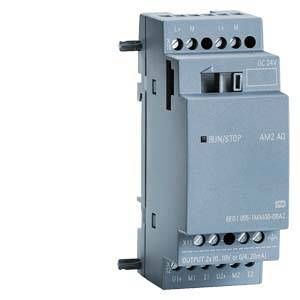

  • Модули расширения Siemens LOGO!: предназначены для мини-контроллеров серии LOGO! 8. Это идеальное бюджетное и надежное решение для автоматизации зданий (управление освещением, вентиляционными узлами, климатическими системами, насосными группами, автоматическим поливом) и построения локальных щитов автоматики небольших станков. Линейка включает цифровые (дискретные) блоки DM8, DM16, аналоговые модули AM2, а также модули для прямого подключения датчиков температуры PT100/PT1000.
  • Модули расширения Simatic S7-1200: компактная секционная серия контроллеров для малых и средних задач автоматизации. Для расширения возможностей CPU используются сигнальные модули (Signal Modules - SM), устанавливаемые с правой стороны от процессора, сигнальные платы (Signal Boards - SB), монтируемые непосредственно во фронтальный слот на корпусе контроллера без увеличения его габаритов на DIN-рейке, и коммуникационные платы (Communication Boards - CB).
  • Модули расширения Simatic S7-1500: высокопроизвидительные компоненты для сложных, ответственных и быстропротекающих технологических процессов в тяжелой промышленности, энергетике и металлургии. Данные модули обладают высокой плотностью каналов (до 32 цифровых или 8 аналоговых каналов на один блок), поддерживают функцию «горячей» замены (Hot Swapping) без отключения питания ПЛК и оснащены встроенными аппаратными средствами глубокой системной диагностики.

Функциональная классификация модулей расширения

Для удобства проектирования и подбора оборудования, модули расширения Siemens разделены на три основные функциональные категории:

  • модули расширения ввода/вывода (Digital/Analog I/O): базовые элементы для сбора данных и выдачи команд. Дискретные модули (DI/DO) фиксируют бинарные сигналы от кнопок, концевых выключателей и датчиков приближения, а также управляют промежуточными реле и контакторами (доступны версии AC 230V и DC 24V). Analog-модули (AI/AO) обрабатывают непрерывные сигналы тока (0/4–20 мА) и напряжения (0–10 В) от датчиков давления, уровня, расхода, обеспечивая точное ПИД-регулирование;
  • модули коммуникации (Communication Modules / Processors): расширяют сетевой потенциал систем автоматизации. Они добавляют физические порти и поддержку промышленных протоколов связи PROFINET, Industrial Ethernet, PROFIBUS DP, Modbus RTU/TCP, AS-Interface. Позволяют связывать контроллеры между собой, передавать данные на верхний уровень (SCADA-системы) и организовывать удаленный защищенный доступ через GSM/GPRS/LTE-модемы;
  • функциональные модули: интеллектуальные блоки с собственной вычислительной мощностью, которые разгружают центральный процессор ПЛК. К ним относятся высокоскоростные счетчики импульсов (HSC) для обработки сигналов от инкрементальных энкодеров, модули позиционирования для управления сервоприводами и шаговыми двигателями.

Ключевые преимущества интеграции оригинальных компонентов Сименс

Выбор в пользу оригинального оборудования Siemens Sirius и Simatic гарантирует предприятию максимальную эксплуатационную стабильность и долгосрочную экономическую выгоду. Все модули разрабатываются в рамках единой глобальной концепции TIA Portal (Totally Integrated Automation). Это обеспечивает абсолютную аппаратную и программную совместимость, сквозную диагностику всей периферии и сокращает время на проектирование, написание программного кода и пусконаладочные работы на 30–40%.

Каждый модуль расширения Siemens проходит строжайший заводской контроль качества. Устройства обладают высочайшей помехозащищенностью, стойкостью к жестким электромагнитным импульсам, широким температурным диапазоном эксплуатации и вибростойкостью. Наличие встроенных светодиодных индикаторов состояния каналов (LED) позволяет оператору оперативно локализовать обрыв провода или короткое замыкание на линии, сводя к минимуму простои промышленного оборудования.
