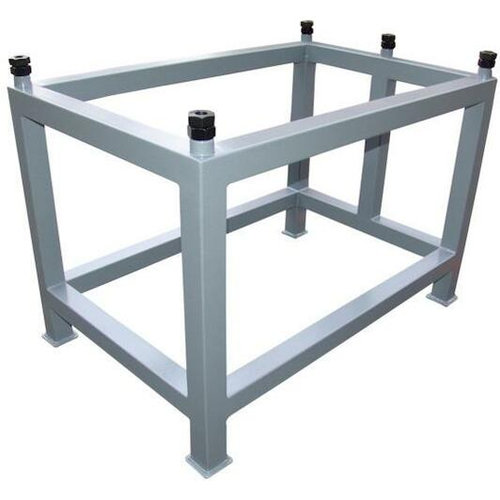

Опорное шасси Mitutoyo 901-932

Стальное шасси Mitutoyo 901-932 спроектировано для создания жесткой и стабильной базы при эксплуатации гранитных поверочных плит габаритами 800x500 мм. Геометрия рамы рассчитана на установку плиты согласно эталонным точкам Эйри, что предотвращает микродеформации измерительной поверхности под действием собственного веса. Интегрированная система прецизионных регулировочных винтов позволяет оператору оперативно выставить плоскость плиты в горизонтальное положение, гарантируя микронную стабильность результатов при проведении наиболее ответственных метрологических процедур.

Технические характеристики:

• назначение: опорное шасси (стенд) для гранитных плит;
• размер совместимой плиты: 800 x 500 мм;
• фактические габариты рамы (Д х Ш): 720 x 420 мм (специальный зауженный контур для правильной установки плиты на опоры);
• тип опор: 5-точечная система (3 основные винтовые опоры для нивелирования и 2 страховочные опоры по углам);
• материал: сварной стальной профиль прямоугольного сечения повышенной жесткости;
• высота станины: 750 мм;
• общая рабочая высота (с плитой 100 мм): 850–900 мм (регулируется винтами);
• масса изделия: 21 кг;
• покрытие: индустриальная порошковая эмаль (защита от коррозии и масел).
