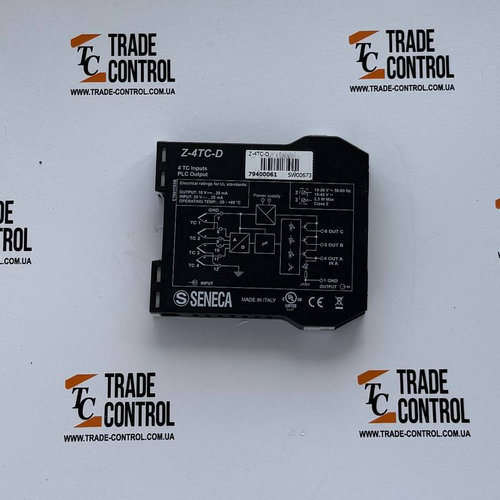

Модуль Seneca Z-4TC-D

Промышленный модуль ввода Seneca Z-4TC-D — это специализированное четырехканальное устройство для прецизионного преобразования сигналов термопар и низковольтных источников (мВ) в цифровой формат. Уникальность данной модели заключается в возможности прямой интеграции с ПЛК через стандартные дискретные входы/выходы (PNP), что позволяет считывать аналоговые данные без использования дорогостоящих модулей расширения АЦП. Благодаря трехсторонней изоляции 1500 В AC, защите входов до 60 В и поддержке шинного монтажа на DIN-рейку, Seneca Z-4TC-D является надежным решением для сверхточного температурного мониторинга в тяжелых индустриальных условиях.

Технические характеристики:

• напряжение питания: 19–40 В DC (любая полярность) или 19–28 В AC (50–60 Гц);
• потребляемая мощность: макс. 2.0 Вт (1.5 Вт при 24 В DC);
• изоляция: 1500 В AC;
• степень защиты: IP20;
• типы термопар: J, K, R, S, T, B, E, N (с определением обрыва);
• вход напряжения: двухполярный, до 80 мВ (входной импеданс > 10 МОм);
• разрешение: 5 мкВ (10 мкВ при 14 бит);
• точность (погрешность): 0.1% от диапазона (Calibration) + 0.02% (Linearity);
• время выборки (настраиваемое): 450 мс (14 бит + знак) или 240 мс (13 бит + знак);
• компенсация холодного спая: < 2 °C в диапазоне температур 10...40 °C;
• интерфейс ПЛК: 3-проводная синхронная последовательная связь (CLOCK, DATA, STROBE);
• уровни сигналов: стандартные PNP, 24 В;
• конфигурационный порт: RS232 на передней панели для настройки модуля через ПК;
• монтаж: на DIN-рейку 35 мм; поддержка шинного соединителя в рейке (DIN guide bus) для упрощения проводки;
• рабочая температура: 0...+55 °C.
