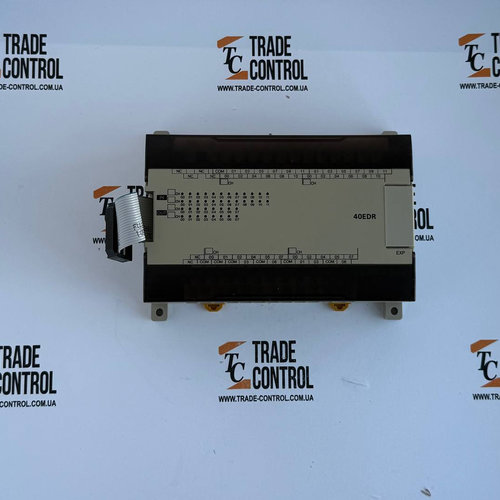

Модуль Omron CPM1A-40EDR

Omron CPM1A-40EDR — базовий CPU-модуль ПЛК серії CPM1A із вбудованими дискретними входами та релейними виходами. Пристрій поєднує процесор і 40 точок вводу-виводу (24×24 V DC входу та 16 релейних виходів) в одному корпусі, що дозволяє реалізувати автономну систему управління без обов'язкового підключення модулів розширення. CPM1A-40EDR призначена для промислової автоматизації обладнання, де потрібне гальванічно ізольоване керування навантаженнями змінного та постійного струму.

Технічні характеристики:

• живлення CPU-модуля: 100-240 V AC;
• пам'ять програми: 2K steps;
• програмування: Ladder Diagram (CX-Programmer);
• монтаж: DIN-рейка;
• робоча температура: 0…+55 °C;
• ступінь захисту: IP20;
• входи: 24 × цифрові входи;
• номінальна напруга: 24 V DC;
• вхідний струм: ~5 mA (тип.);
• вхідний опір: ~4,7 кОм;
• затримка входу: до 16 м3 (залежно від налаштувань);
• виходи: 16 × релейні;
• навантаження: до 2 A на точку (250 V AC або 24 V DC, резистивна);
• мінімальне навантаження: 5 V DC / 10 mA;
• механічний ресурс: до 20 млн операцій;
• електричний ресурс: ~150 тис. операцій (при 24 V DC, резистивне навантаження);
• час спрацьовування: до ~15 мс.

• Застосування: загальнопромислові
• Розширення: модульні
• Кріплення: DIN-рейка
