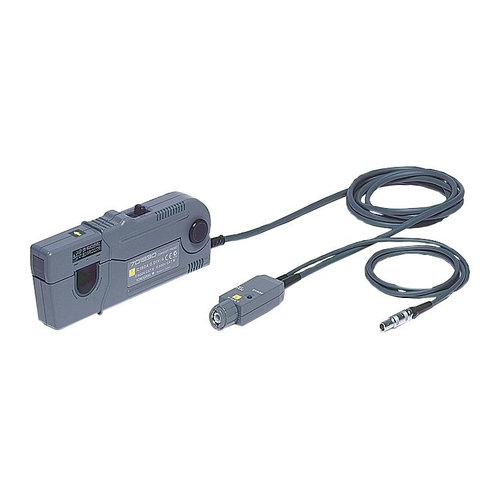

Yokogawa 701930

Высокоточный активный токовый пробник Yokogawa 701930 представляет собой профессиональное решение для осциллографического анализа токов силовой электроники в диапазоне до 150 А. Благодаря широкой полосе пропускания 10 МГц и способности фиксировать пиковые значения до 500 А, данное устройство обеспечивает детальное исследование переходных процессов в системах электропривода и источниках питания. Использование Yokogawa 701930 гарантирует минимальный вносимый импеданс в исследуемую цепь и высокую точность измерений, что делает его незаменимым инструментом для разработки и сервисного обслуживания преобразовательной техники.

Технические характеристики:

• полоса частот: DC ... 10 МГц;
• время нарастания: не более 35 нс;
• макс. ток (длительный): 150 А;
• макс. пиковый ток: 500 А (импульс ≤ 30 мкс);
• выходное напряжение: 10 мВ/А (0.01 В/А);
• погрешность: ±1% (в диапазоне до 150 А);
• диаметр охвата: 20 мм;
• задержка сигнала: 40 нс;
• масса: около 500 г;
• особенности: предназначен для работы с изолированными проводниками.
