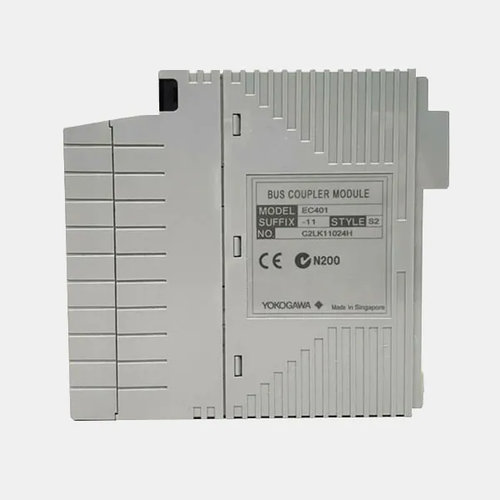

Модуль Yokogawa EC401

Модуль Yokogawa EC401 функционирует в качестве высокоскоростного коммуникационного узла, предназначенного для физического соединения центрального процессора станции управления с корзинами расширения ввода-вывода. Устройство базируется на производительной архитектуре шины ESB (Extended Serial Backplane), обеспечивающей мгновенную трансляцию технологических данных в режиме реального времени. Интеграция Yokogawa EC401 в конструкцию CENTUM позволяет масштабировать систему управления, поддерживая высокую пропускную способность и абсолютную целостность информационных потоков в критических промышленных циклах.

Технические характеристики:

• тип шины: ESB Bus (Extended Serial Backplane);
• скорость передачи данных: 128 Мбит/с;
• максимальная дистанция: до 10 метров (суммарная длина кабелей шины);
• количество портов: 1 порт для подключения специализированного кабеля серии YCB;
• резервирование: поддерживается (установка 2-х модулей для дублированной конфигурации);
• потребление тока: 0.5 А (номинально от внутренней шины 5.0 В DC);
• тепловыделение: энергоэффективное исполнение — не более 2.5 Вт;
• емкость системы: поддержка до 9 корзин узлов (Node Units) на одну станцию FCS;
• монтаж: установка в процессорную корзину (например, AFV30/AFV40);
• вес устройства: 0.24 кг.
