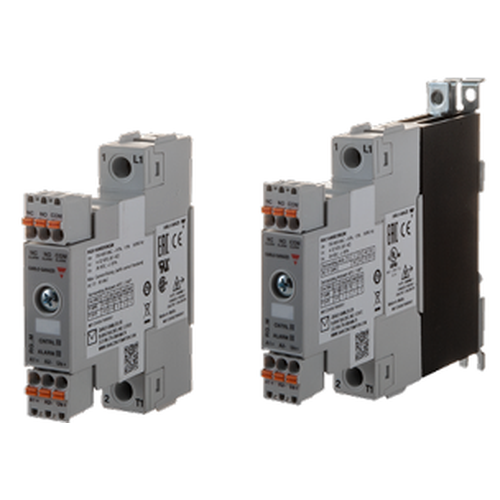

Carlo Gavazzi RG...M

Однофазные твердотельные реле Carlo Gavazzi серии RG..M представляет собой интеллектуальное решение для систем промышленного нагрева, сочетающее надежную коммутацию и функции расширенной самодиагностики. Главным преимуществом серии является встроенная система мониторинга, которая мгновенно фиксирует такие критические ошибки, как потеря питания, обрыв или короткое замыкание нагрузки, а также внутренние сбои самого реле. Информация о неисправности передается на ПЛК через транзисторный аварийный выход (контакты NO/NC), а визуальная индикация на передней панели с помощью мигающего красного светодиода позволяет быстро определить тип ошибки. Компактный корпус шириной от 17,5 мм экономит место в шкафу управления, а применение технологии проволочного монтажа (wire bonding) гарантирует длительный срок службы устройств серии Carlo Gavazzi RG..M даже при интенсивных рабочих циклах.

Технические характеристики:

• тип устройства: 1-фазное твердотельное реле с интегрированным мониторингом состояния;
• рабочее напряжение: 42 – 660 В AC;
• номинальный ток: RGC..M (со встроенным радиатором) до 65 А при 40°C, RGS..M (без радиатора): до 90 А (требуется внешний теплоотвод);
• напряжение управления: 4 – 32 В DC;
• напряжение питания: 24 В DC (номинальное 19.2 – 28.8 В DC);
• аварийный выход: транзисторный, 35 В DC / 100 мА;
• функции мониторинга: потеря фазы (Mains loss), обрыв нагрузки (Load loss), короткое замыкание или обрыв SSR, выход напряжения питания за пределы диапазона;
• светодиодная индикация:
  - зеленый (CONTROL): питание и состояние входа (горит постоянно или мигает);
  - красный (ALARM): индикация кода ошибки (специфическое число вспышек);
• габаритная ширина: от 17,5 мм (типоразмеры до 30 А) до 70 мм;
• степень защиты: IP20;
• сертификация: CE, cULus (Listed/Recognized), EAC.
