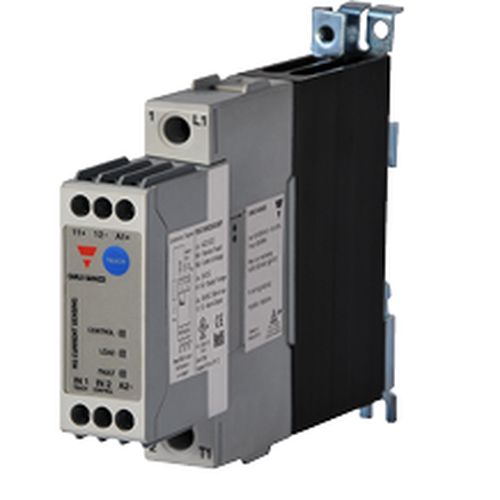

Carlo Gavazzi RGS1S

Интеллектуальное твердотельное реле серии Carlo Gavazzi RGS1S представляет собой высокотехнологичное решение без встроенного радиатора, оснащенное интегрированной системой измерения тока для прецизионного мониторинга нагрузки. Данное SSR реле с диагностикой эффективно распознает частичный отказ нагревательных элементов, обрыв цепи и короткое замыкание полупроводника, своевременно активируя аварийный выход. Благодаря уникальной функции TEACH, настройка номинального рабочего тока выполняется простым нажатием кнопки на фронтальной панели или удаленным сигналом, что значительно упрощает ввод оборудования в эксплуатацию. Применение серии RGS1S в экструдерах и упаковочных машинах обеспечивает надежную защиту технологического процесса от перегрева и позволяет минимизировать время внеплановых простоев.

Технические характеристики:

• тип устройства: 1-фазное твердотельное реле постоянного/переменного тока (без радиатора) с функцией контроля тока нагрузки;
• рабочее напряжение: от 42 до 660 В AC (номинальное значение 600 VAC);
• номинальный ток: до 90 А;
• тип коммутации: переключение при переходе через ноль (Zero Cross);
• напряжение управления: 4 – 32 В DC;
• диагностические возможности: детекция отклонения тока нагрузки более чем на 16.67%, обнаружение обрыва нагревателя, выхода из строя SSR и потери фазы;
• функция TEACH: программирование уставки тока локально или дистанционно через внешний терминал;
• аварийный выход: беспотенциальный NC контакт для передачи сигнала ошибки в контроллер (макс. 35 В DC / 50 мА);
• защитные функции: встроенная защита от перегрева (OTP) и интегрированный варистор для подавления импульсных перенапряжений;
• индикация: многофункциональная трехцветная светодиодная система (зеленый — питание/управление, желтый — наличие нагрузки, красный — код неисправности);
• габаритная ширина: ультракомпактный корпус шириной 22.5 мм;
• устойчивость к токам КЗ: 100 kArms SCCR согласно стандарту UL508;
• сертификация: cURus, CSA, CE и EAC.
