Контроллеры MicroLogix Allen‑Bradley

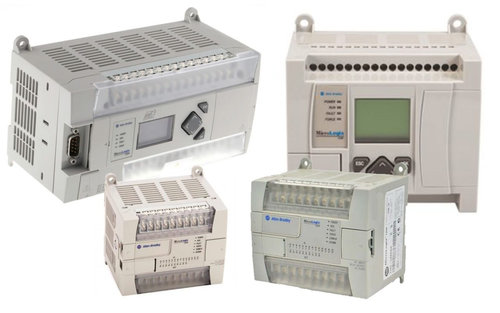

ПЛК Allen-Bradley MicroLogix: решения для локальной автоматизации

Линейка малогабаритных программируемых логических контроллеров Allen-Bradley MicroLogix от Rockwell Automation — одна из самых успешных платформ микро-ПЛК в истории промышленной автоматизации. Созданное на базе архитектуры SLC 500, это семейство заняло нишу между интеллектуальными реле и мощными модульными системами. Моноблочный конструктив (кирпичный стиль) объединил в одном корпусе процессор, источник питания и каналы ввода-вывода, что снизило затраты на монтаж и уменьшило габариты электрических шкафов. Бренд Allen-Bradley - строгие стандарты качества, передовые технологии и надежность, проверенную десятилетиями эксплуатации на критически важных объектах по всему миру.

Общие сетевые и функциональные стандарты серии

Независимо от модели, все контроллеры серии MicroLogix обеспечивают базовый набор инструментов для построения промышленных сетей:

• Универсальная последовательная связь. Каждый ПЛК оснащен встроенным портом RS-232C с поддержкой протоколов DF1 полнодуплексный, DF1 полудуплексный ведомый и DH-485 для подключения к ПК, панелям оператора (HMI) и организации межконтроллерного обмена.
• Совместимость с верхним уровнем. Через внешние интерфейсные модули контроллеры интегрируются в сети DeviceNet и EtherNet/IP, а также передают данные в SCADA-системы.

Серии MicroLogix 1100, 1200, 1400 и 1500 предлагают расширенные сетевые функции: встроенный Modbus RTU (Master/Slave), DF1 радиомодем, работу с кодировками ASCII, а модели 1100 и 1400 — встроенный порт EtherNet/IP. Модификации 1200R, 1400 и 1500 LRP оснащены дополнительным вторым последовательным портом.

MicroLogix 1000: минимальная стоимость, максимальная вместимость

Экономичная серия для ограниченных пространств, требующих до 32 точек ввода-вывода. Линейка насчитывает 17 модификаций с footprints от 120х80х40 мм и опциями питания AC/DC.

• память: фиксированная, 1 килослово для программ и данных;
• быстродействие: типовое время выполнения программы из 500 инструкций — 1.5 мс;
• надежность: встроенная память EEPROM сохраняет логику и данные без резервной батареи;
• периферия: входы поддерживают структуры n-p-n/p-p-n, версии на 24V DC содержат скоростной счетчик (6.6 кГц).

MicroLogix 1100: связь, управление, визуализация

Первые микро-ПЛК бренда со встроенным LCD-экраном с подсветкой и функцией онлайн-редактирования программы без остановки процесса. Дисплей позволяет отслеживать статус ввода-вывода, изменять данные и заменяет аналоговые потенциометры.

• сеть: встроенный порт EtherNet/IP (10/100 Мбит/с) и собственный веб-сервер;
• память: по 4 килослова под программу и данные, до 128 КБ для логов и 64 КБ для рецептов;
• интерфейсы: 10 дискретных входов, 6 выходов и 2 встроенных аналоговых входа (0–10 В, 10 бит);
• позиционирование: аппаратный счетчик на 40 кГц и два выхода PTO/PWM (в транзисторных версиях).

MicroLogix 1200: расширенная функциональность и опции

Выпускается в версиях на 24 и 40 каналов с возможностью расширения бесшассийными платами серии 1762 (до 6 модулей). Обладает обновляемой через сайт операционной системой Flassh.

• особенности: 4 входа фиксации микросекундных импульсов и 4 входа прерываний;
• вычисления: счетчик на 20 кГц (32-битный, 8 режимов), функция электронного кулачка и поддержка чисел с плавающей запятой IEEE-754;
• настройка: два встроенных потенциометра (0–250) для оперативной правки уставок таймеров.

MicroLogix 1400: максимальные возможности серии

Флагман линейки, объединивший Ethernet, онлайн-редактирование, LCD-экран и увеличенное количество каналов (до 7 модулей 1762, до 256 дискретных I/O). Оптимален для HVAC, SCADA и упаковочных линий.

• периферия: до 6 встроенных счетчиков на 100 кГц (в DC-версиях);
• связь: 2 последовательных порта (DF1/Modbus/DNP3/ASCII) + Ethernet с поддержкой Modbus TCP;
• ресурсы: память программ и данных по 10 килослов, архивация до 128 КБ.

MicroLogix 1500: модульная масштабируемость

Самый мощный представитель семейства с уникальной двухкомпонентной архитектурой: съемный процессор устанавливается на базу со встроенным блоком питания и I/O (три варианта электрических конфигураций).

• масштаб: расширение до более чем 512 точек с помощью модулей 1769 Compact I/O (до 16 плат);
• скорость: время сканирования программы менее 1 мс на 1К логики, объем памяти — до 14 килослов;
• функции: два счетчика на 20 кГц, съемные безопасные клеммные колодки NEMA.
