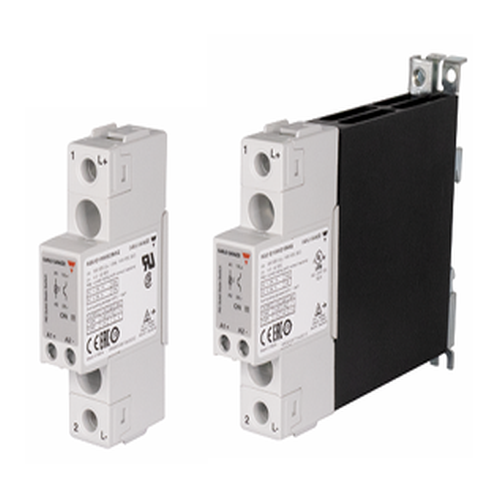

Carlo Gavazzi RGC1D

Высокотехнологичное твердотельное реле постоянного тока серий RGC1D и RGS1D от Carlo Gavazzi представляет собой инновационное решение на базе IGBT-технологии для прецизионного управления высоковольтными цепями. Данное IGBT реле специально оптимизировано для коммутации стрингов фотоэлектрических панелей и применения в железнодорожной отрасли, поддерживая рабочее напряжение до 1000 VDC. Благодаря ультратонкому корпусу шириной всего 17,5 мм, устройство обеспечивает значительную экономию места в шкафу управления, сохраняя при этом способность коммутировать токи до 25 А. Встроенный безынерционный диод и защита от обратной полярности на входе гарантируют исключительную надежность и долговечность SSR реле серий RGC1D и RGS1D в самых ответственных системах промышленной автоматизации и солнечной энергетики.

Технические характеристики:

• тип устройства: 1-полюсное твердотельное реле для коммутации цепей постоянного тока на базе IGBT-полупроводника;
• рабочее напряжение: до 1000 В DC по стандарту IEC или до 600 В DC по стандарту UL508;
• номинальный ток при 40 °C: до 25 А;
• напряжение управления: диапазон от 4,5 до 32 В DC;
• защита входа: интегрированная защита от переполюсовки управляющего сигнала;
• защита выхода: встроенный диод для защиты от обратного напряжения и подавления переходных процессов;
• скоростные показатели: сверхбыстрое время включения 50 мкс и время выключения 200 мкс;
• изоляция: высокая электрическая прочность 4000 В среднеквадратичных между входной и выходной цепями;
• конструктивные особенности: компактный корпус шириной 17,5 мм со съемной защитной крышкой класса IP20;
• сертификация: CE, cULus Listed, cURus, CSA и EAC.
