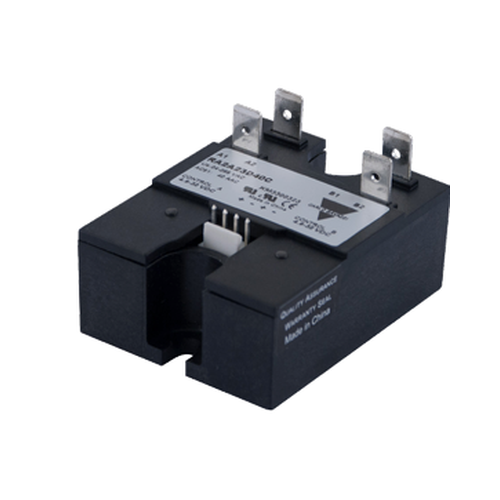

Carlo Gavazzi RA2A

Промышленные двухполюсные твердотельные реле Carlo Gavazzi серий RA2A и RA2A..C — это высокоэффективные решения, объединяющие два независимых полюса коммутации в одном корпусе. Данная конструкция позволяет значительно экономить место, заменяя два отдельных однополюсных устройства, что критически важно для плотного монтажа в шкафах управления. Серия RA2A оптимизирована для работы с резистивными и тяжелыми индуктивными нагрузками (модели типа M), а серия RA2A..C обеспечивает дополнительную надежность за счет интегрированных варисторов для защиты каждого полюса от перенапряжений. Использование технологии прямого медного соединения (DCB) гарантирует SSR реле серий RA2A и RA2A..C длительный срок службы и стабильную работу в экструдерах, термопластавтоматах и промышленных системах нагрева.

Технические характеристики:

• тип устройства: 2-полюсное твердотельное реле переменного тока с независимым управлением каждым полюсом;
• рабочее напряжение: до 600 В AC;
• номинальный ток (при 25°C): до 25 А или до 40 А на каждый полюс (суммарная нагрузка до 80 А);
• тип коммутации: переключение при переходе через ноль (Zero cross switching);
• особенности серий: серия RA2A..M — для индуктивных нагрузок, серия RA2A..C — со встроенными варисторами для защиты полюсов;
• напряжение управления: постоянный ток 4.5 – 32 В DC;
• напряжение блокировки: до 650 Vp (230 В версии) или до 1200 Vp (480/600 В версии);
• силовые клеммы: ножевые контакты Faston 6.35 мм;
• управляющие терминалы: Faston 6.35 мм (RA2A) или 4-контактный разъем (RA2A..C);
• индикация: два независимых LED-индикатора для контроля состояния каждого полюса;
• электрическая прочность изоляции: вход-выход и цепи-корпус ≥ 4000 Vrms;
• монтаж: панельный, совместим с радиаторами серии RHS;
• сертификация: CE, UR (UL508), cUR (CSA), EAC.
