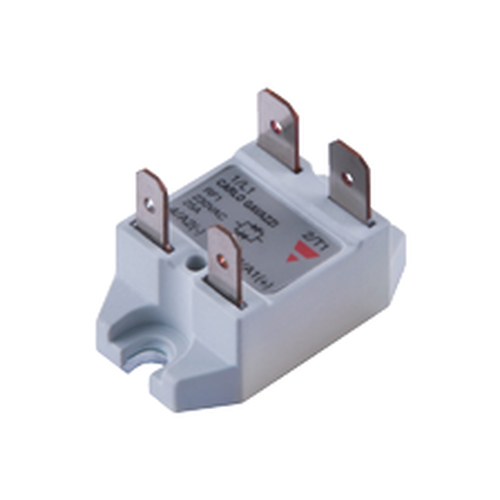

Carlo Gavazzi RF1

Ультракомпактное однофазное твердотельное реле серии Carlo Gavazzi RF1 — это инновационное решение, обеспечивающее экономию до 70% места в шкафу управления по сравнению со стандартными SSR типа «хоккейная шайба». Данное SSR реле поставляется с уже нанесенным теплопроводящим интерфейсом на заднюю панель, что гарантирует быстрый монтаж и эффективный отвод тепла без использования термопасты. Технология Wire Bonding значительно снижает механические и термические нагрузки на полупроводниковые кристаллы, обеспечивая ресурс работы до 100 000 циклов согласно стандарту UL508. Благодаря встроенной защите от перенапряжений и поддержке различных режимов коммутации (Zero Cross или Instant-ON), серия Carlo Gavazzi RF1 идеально подходит для кофемашин, торговых автоматов и лабораторного оборудования, где требуется высокая надежность в ограниченном пространстве.

Технические характеристики:

• тип устройства: 1-фазное сверхкомпактное твердотельное реле с LED-индикацией и встроенным трансилом;
• рабочее напряжение: до 230 В AC (диапазон 24–280 В AC);
• номинальный ток (при 25°C): до 25 А;
• тип коммутации: переключение при переходе через ноль или мгновенное включение;
• напряжение управления: типичные значения 5 В DC, 12 В DC или 24 В DC;
• защита выхода: интегрированные трансилы для защиты от импульсных перенапряжений;
• термический интерфейс: предустановленная теплопроводящая подложка на основании реле;
• тип клемм: быстросъемные ножевые контакты Faston (силовые 6.35 мм, управляющие 4.8 мм);
• электрическая прочность изоляции: вход-выход ≥ 3750 Vrms, цепи-корпус ≥ 2500 Vrms;
• габаритная ширина: всего 21.1 мм;
• сертификация: CE, cURus, CSA, VDE, EAC.
