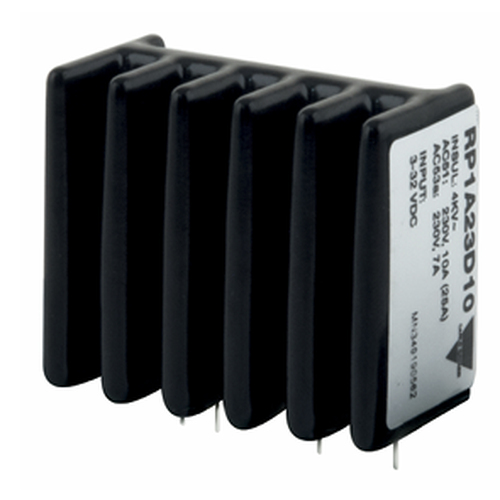

Carlo Gavazzi RP10

Компактное твердотельное реле для печатных плат серии Carlo Gavazzi RP1..D10 — это надежное полупроводниковое устройство, предназначенное для монтажа в панель или на плату (PCB) в качестве интерфейса между логическими контроллерами и нагрузками переменного тока. Благодаря интегрированному радиатору и современной технологии поверхностного монтажа, данное SSR реле способно эффективно коммутировать резистивные и индуктивные нагрузки с рабочим напряжением до 480 VAC. Серии RP1A..D10 (переключение при переходе через ноль) и RP1B..D10 (мгновенное включение) отличаются способностью выдерживать пиковые напряжения до 1000 Vp, что позволяет успешно применять их для управления асинхронными двигателями, нагревателями и электромагнитными клапанами. Использование раздельных компонентов для опторазвязки и силовой коммутации значительно повышает общую отказоустойчивость и долговечность систем автоматизации.

Технические характеристики:

• тип устройства: 1-фазное твердотельное реле для монтажа на печатную плату (PCB) или в розетку;
• рабочее напряжение: до 480 VAC;
• номинальный ток (при 25°C): до 10 А (с естественной конвекцией) или до 25 А (при принудительном охлаждении);
• тип коммутации: переключение при переходе через ноль (Zero Switching) или мгновенное включение (Instant-On);
• напряжение управления: постоянный ток 4–32 В DC (для моделей 230 В — от 3 В DC);
• напряжение блокировки: высокое значение до 1000 Vp для защиты от помех в сети;
• электрическая прочность изоляции: вход-выход более 4000 VACrms;
• пиковый импульсный ток: до 250 Ap (неповторяющийся, в течение 20 мс);
• материал покрытия: черная эпоксидная заливка для защиты компонентов;
• конструктивные особенности: малый вес (около 40 г) и компактные размеры для плотного монтажа;
• дополнительные возможности: совместимость с DIN-адаптерами типа RPM2 со встроенным LED-индикатором;
• сертификация: CE, cURus, CSA, EAC.
