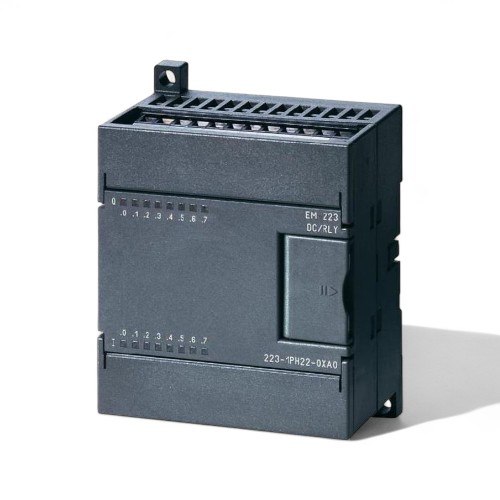

Модуль расширения Siemens 6ES7223-1PH22-0XA0

6ES7223-1PH22-0XA0 — это комбинированный модуль входа-выхода, оптимальное решение для комплексного расширения возможностей контроллеров S7-200. Модуль объединяет в одном корпусе 8 цифровых входов 24 В DC и 8 релейных выходов, что позволяет одновременно принимать сигналы от датчиков и управлять силовыми нагрузками переменного и постоянного тока.

Функциональное назначение:

• подключение средств управления и контроля (кнопки, переключатели, датчики);
• приём сигналов от устройств автоматизации (концевики, датчики положения);
• управление силовыми исполнительными механизмами (пускатели, контакторы, соленоиды);
• коммутация цепей освещения и сигнализации (лампы, световая индикация);
• прямое управление нагрузками до 230 В AC и 30 В DC.

Технические характеристики:

• тип модуля: цифровой, комбинированный;
• расширение: вход и выход;
• совместимость: CPU 222 (до 2 модулей), CPU 224 / CPU 224XP (до 7 модулей), CPU 226 (до 7 модулей);
• питание: от внутренней шины CPU (через системный разъём);
• количество входов: 8 цифровых входов (24 В DC);
• количество выходов: 8 релейных выходов;
• способ монтажа: DIN-рейка;
• рабочая температура: 0 … 55 °C;
• относительная влажность: 5 - 95%;
• класс защиты: IP20.

• Тип модуля: комбинированный
• Количество входов: 8
• Количество выходов: 8
• Тип выхода: реле
• Расширение: вход/выход
