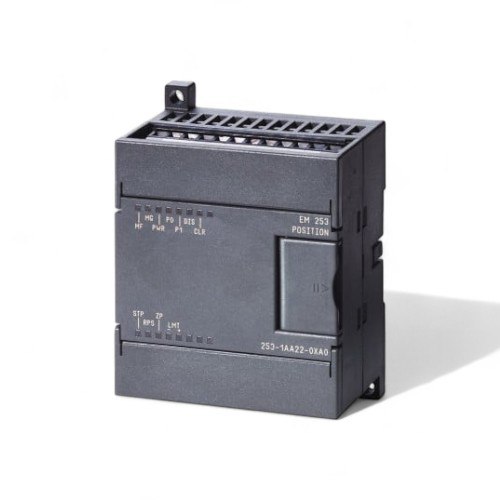

Модуль расширения ввода/вывода Siemens серии S7-200 6ES7253-1AA22-0XA0

6ES7253-1AA22-0XA0 — это специализированный модуль расширения, который наделяет контроллеры S7-200 возможностями прецизионного управления движением. Он предназначен для организации высокоточной позиции по одной оси в связке с серво- или шаговыми приводами.
С его помощью можно автоматизировать технологические операции, требующие точного перемещения: обработку на станках с ЧПУ, дозирование и упаковку продукции, позиционирование заготовок на столах и управление исполнительными механизмами складских систем.

Ключевые функции:

• задание и контроль скорости вращения и углового положения двигателей;
• вывод исполнительного механизма в заданную координату с высокой повторяемостью;
• реализация сложных перемещений по заранее настроенным траекториям.

Технические характеристики:

• тип модуля: управление движением;
• расширение: ввод и вывод;
• совместимость: CPU 222 (до 2 модулей), CPU 224 / CPU 224XP (до 7 модулей), CPU 226 (до 7 модулей);
• питание: от внутренней шины CPU (через системный разъём);
• количество входов: 5 дискретных входов (стокер, нулевая метка, эталонная точка);
• количество выходов: 4 дискретных выхода (импульсы, направление, разрешение);
• способ монтажа: DIN-рейка;
• рабочая температура: 0 … 55 °C;
• относительная влажность: 5 - 95%;
• класс защиты: IP20.
