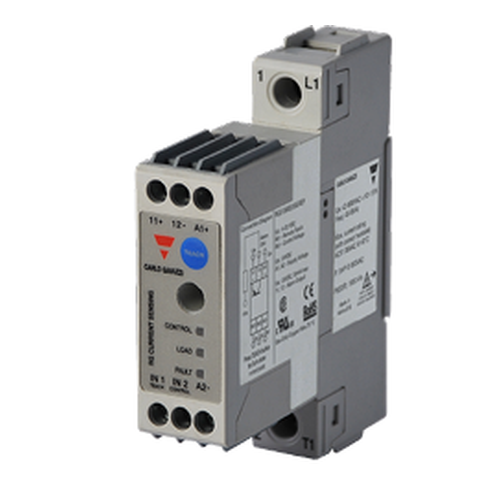

Carlo Gavazzi RGS1S

Ультратонкое твердотельное реле с контролем тока серии Carlo Gavazzi RGS1S представляет собой инновационное решение без встроенного радиатора, объединяющее силовую коммутацию и расширенную диагностику нагрузки в корпусе шириной всего 22,5 мм. Данное SSR реле с датчиком тока способно обнаруживать частичный отказ нагревателя, обрыв цепи, короткое замыкание полупроводника и перегрев устройства, передавая сигнал тревоги через беспотенциальный аварийный выход. Благодаря уникальной функции TEACH, которая активируется кнопкой на передней панели или дистанционно, серия RGS1S автоматически запоминает номинальный ток системы для последующего мониторинга. Использование технологии Wire Bonding обеспечивает высокую надежность и долговечность устройства, что делает его идеальным выбором для экструдеров, термопластавтоматов и упаковочного оборудования, где критически важна экономия места и непрерывность процесса.

Технические характеристики:

• тип устройства: 1-полюсное твердотельное реле переменного тока (без радиатора) с функцией измерения тока;
• рабочее напряжение: до 660 В AC;
• номинальный ток: до 90 А;
• тип коммутации: переключение при переходе через ноль (Zero Cross);
• напряжение управления: 4 – 32 В DC;
• диагностические возможности: детекция частичного отказа нагрузки (отклонение >16.67%), обрыва нагревателя, выхода из строя SSR, потери фазы и перегрева;
• функция TEACH: программирование уставки тока локально через кнопку или дистанционно через вход IN1;
• аварийный выход: NC, PNP-выход, открывающийся при неисправности (макс. 35 В DC / 50 мА);
• защитные функции: встроенная защита от перегрева (OTP) и интегрированный варистор для подавления перенапряжений;
• индикация: трехцветная LED-система (зеленый — управление, желтый — нагрузка, красный — код ошибки);
• устойчивость к КЗ: высокий рейтинг 100 kArms SCCR согласно UL508;
• габаритная ширина: компактный корпус 22,5 мм;
• сертификация: соответствие стандартам CE, cURus, CSA, EAC и EN 60335-1.
