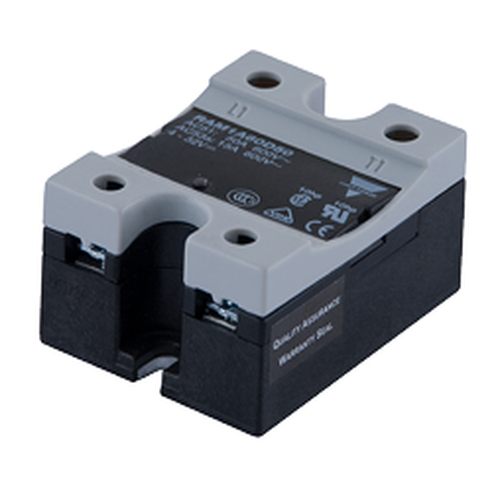

Carlo Gavazzi RM1E

Профессиональное однофазное твердотельное реле серии Carlo Gavazzi RM1E разработано для прецизионного пропорционального регулирования мощности в сетях переменного тока до 600 VAC. Данное SSR реле с аналоговым управлением использует принцип фазовой отсечки (phase-angle control), поддерживая входные сигналы 4-20 мА для моделей RM1E..AA или 0-10 В DC для модификаций RM1E..V. Интегрированная RC-цепь и светодиодная индикация с переменной яркостью обеспечивают надежную эксплуатацию в экструдерах, промышленных печах и системах термоформования при токах нагрузки до 125 А. Применение серии RM1E позволяет достичь почти линейной зависимости выходной мощности от управляющего сигнала, эффективно минимизируя температурные колебания в ответственных технологических процессах.

Технические характеристики:

• тип устройства: 1-фазное твердотельное реле с аналоговым управлением (фазовая отсечка);
• рабочее напряжение: до 600 В AC;
• номинальный ток (при 25°C): модельный ряд на 25 А, 50 А, 100 А и 125 А;
• типы входных сигналов: аналоговый ток 4–20 мА или напряжение 0–10 В DC;
• принцип работы: изменение угла проводимости (Phase Angle) пропорционально входному сигналу;
• электрическая изоляция: прочность диэлектрика между входом и выходом 4000 В (ACrms);
• защита выхода: встроенная демпфирующая RC-цепь (snubber) для подавления помех;
• индикация: зеленый светодиод, яркость которого меняется в зависимости от уровня управления;
• напряжение блокировки: от 650 Vp до 1400 Vp;
• материал основания: алюминий (модели 25/50 А) или медь с никелевым покрытием (100/125 А);
• конструктивные особенности: поляризованный разъем управления (для V-версий) и самоподъемные силовые клеммы;
• температурный режим: стабильная работа в диапазоне от -20°C до +70°C;
• сертификация: CE, cURus, CSA, EAC.
