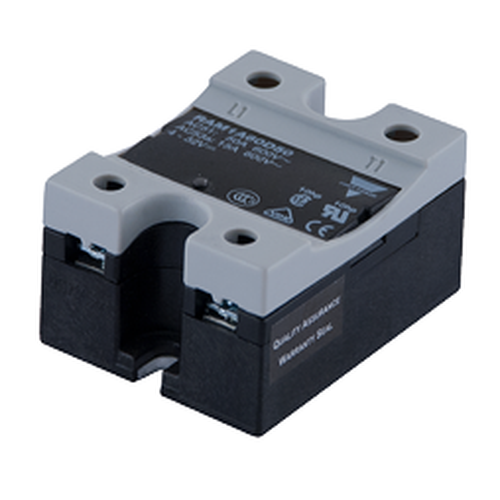

Carlo Gavazzi RM1D

Высокопроизводительные твердотельные реле постоянного тока серии Carlo Gavazzi RM1D разработаны для надежной коммутации нагрузок в цепях с напряжением до 500 VDC. Благодаря использованию силовых MOSFET-транзисторов с низким уровнем рассеивания мощности, SSR реле обеспечивают высокую энергоэффективность и способны работать на частотах коммутации до 1000 Гц. Серия RM1D является идеальным решением для систем, где критически важна скорость отклика (включение/выключение менее 100-150 мкс) и неограниченный ресурс циклов срабатывания. Полностью полупроводниковая конструкция исключает механический износ, что делает эти реле незаменимыми для управления нагревателями постоянного тока, электромагнитными клапанами и в системах распределения энергии от аккумуляторных батарей.

Технические характеристики:

• тип устройства: 1-полюсное твердотельное реле для коммутации цепей постоянного тока (DC Switching);
• рабочее напряжение: до 60 VDC, 200 VDC или 500 VDC;
• номинальный ток (при использовании радиатора): до 100 А (для 60 В), до 50 А (для 200 В) или до 10 А (для 500 В);
• силовой полупроводник: MOSFET транзистор с малым сопротивлением в открытом состоянии;
• напряжение управления: 4 – 32 В DC (для моделей 60 В) или 4,5 – 32 В DC (для 200/500 В);
• скоростные показатели: сверхбыстрое время включения и выключения (≤ 100-150 мкс);
• максимальная частота коммутации: до 1000 Гц;
• защита выхода: интегрированный защитный диод (transil) для подавления выбросов напряжения;
• изоляция: электрическая прочность между входом и выходом 3750 В среднеквадратичных (Vrms);
• индикация: фронтальный зеленый LED-индикатор наличия управляющего сигнала;
• конструктивные особенности: корпус шириной 44,8 мм со съемной защитной крышкой IP20 и самоподъемными клеммами;
• сертификация: CE, cURus, CSA и EAC.
