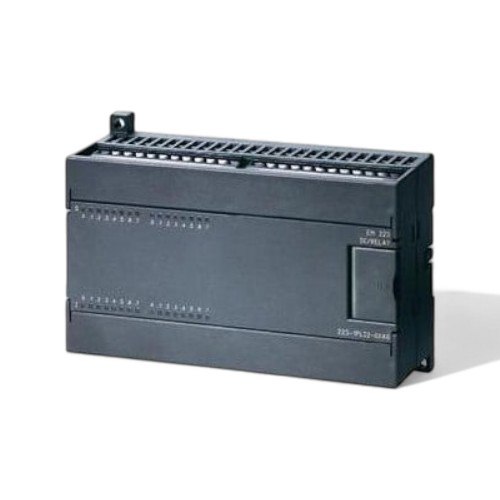

Модуль расширения ввода/вывода Siemens серии S7-200 6ES7223-1BL22-0XA0

6ES7223-1BL22-0XA0 — это комбинированный модуль ввода-вывода, простое и эффективное решение для расширения возможностей контроллеров S7-200. Модуль объединяет в одном корпусе 16 цифровых входов 24 В DC и 16 транзисторных выходов, что делает его эффективным решением для автоматизированных систем со средним количеством сигналов ввода-вывода.

Функциональное назначение:

• подключение средств управления и контроля (кнопки, переключатели, датчики);
• приём сигналов от устройств автоматизации (концевики, датчики положения);
• управление силовыми исполнительными механизмами (пускатели, клапаны, соленоиды);
• поммутация цепей управления и сигнализации (световая индикация, реле).

Технические характеристики:

• тип модуля: цифровой, комбинированный;
• расширение: ввод и вывод;
• совместимость: CPU 222 (до 2 модулей), CPU 224 / CPU 224XP (до 7 модулей), CPU 226 (до 7 модулей);
• питание: от внутренней шины CPU (через системный разъём);
• количество входов: 16 цифровых входов (24 В DC);
• количество выходов: 16 транзисторных выходов;
• способ монтажа: DIN-рейка;
• рабочая температура: 0 … 55 °C;
• относительная влажность: 5 - 95%;
• класс защиты: IP20.
